HSB als ondergrond brandwerende aluminium ramen en deuren
Productnieuws | Door een onzer verslaggevers
Geplaatst: 11-03-2025
Architecten ontwerpen hoogbouw appartementencomplexen steeds vaker in HSB (Hout Skeletbouw). Hoewel beton en staal traditionele bouwmaterialen zijn voor hoogbouw, wint houtskeletbouw aan populariteit vanwege de duurzaamheid, snelheid van bouwen en milieuvriendelijkheid. Door de technologische ontwikkelingen en verbeteringen in brandwerende materialen kan HSB veilig worden toegepast in hoogbouw. Maar is HSB dan ook geschikt als ondergrond (supporting construction) voor brandwerende aluminium ramen en deuren?
Een bouwwerk mag geen gevaar opleveren voor gebruikers en omgeving. Daarom heeft de overheid in het Besluit bouwwerken leefomgeving (voorheen het Bouwbesluit) regels vastgelegd voor veiligheid, gezondheid, bruikbaarheid, energiezuinigheid en milieu. Een bouwwerk moet altijd voldoen aan die regels. De Bbl stelt eisen aan een bouwwerk, maar biedt geen oplossing.
Brandwerendheid: De som der delen
“Bij brandwerendheid geven de onderliggende normen aan wanneer wat wel en wat niet mag. Zo kan ieder afzonderlijk onderdeel in de constructie voldoen aan brandwerendheidseisen, maar dit biedt zeker geen zekerheid op brandwerendheid wanneer de onderdelen op of met elkaar toegepast worden. Uiteindelijk gaat het om de veiligheid die de som der delen biedt. Dus de combinatie van de onderdelen. En dat zal beproefd moeten worden met een brandtest”, aldus Marcel Boom, Technical Development Manager bij Kawneer.
“Ieder afzonderlijk onderdeel in de constructie kan voldoen aan brandwerendheideisen, maar dit biedt geen zekerheid op brandwerendheid wanneer de onderdelen met elkaar toegepast worden.”
Wanneer het gaat om ramen, deuren en gevels moet in principe iedere configuratie met specifiek glas en hang- en sluitwerk getest worden. Door optimalisatie van de testplannen kan het toepassingsgebied uitgebreid worden (ExAp).
Ondergrond
Ook de ondergrond (b.v. stelkozijn, beton, HSB) is belangrijk bij de toepassing van brandwerende ramen en deuren en moet als geheel voldoen aan de norm en dus getest zijn volgens die norm. Dit wordt nog weleens vergeten met alle risico’s van dien.
Zo is een HSB-wand volgens de beproevingsnorm geen standaard ondersteuningsconstructie, maar een zogenaamde bijbehorende of geassocieerde ondersteuningsconstructie. Dit betekent dat deze toepassing van brandwerende ramen en deuren beproefd moet worden. Het is immers niet de bedoeling dat bij brand de supporting construction bezwijkt en het element uit het gebouw valt.
Weerstand tegen brandoverslag versus brandwerendheid
De brandwerendheid van ramen en deuren in appartementencomplexen heeft met name betrekking op de kans op brandoverslag naar de bovenliggende verdieping. Hiervoor geldt een WBDBO (wet branddoorslag en brandoverslag) van 60 minuten. Dit betekent dat het minimaal 60 minuten moet duren voordat de brand van het ene brandcompartiment naar het bovenliggende brandcompartiment mag overslaan. In dit geval mag een raam of deur eenzijdig 30 minuten brandwerend zijn. Immers; wanneer het minimaal 30 minuten duurt voordat de brand uitbreekt uit het eerst brandcompartiment en het vervolgens 30 minuten duurt voordat de brand het bovenliggende brandcompartiment bereikt, heeft de weerstand tegen brandoverslag in totaal 60 minuten geduurd.
Aluminium raam- en deursysteem geschikt voor HSB
“HSB is een gevelvullend element dat is opgebouwd uit houten regelwerk, isolatiemateriaal en plaatmateriaal. Er wordt vaak gebruik gemaakt van prefab elementen, waardoor er minimale materiaalverspilling is en het bouwproces efficiënter waardoor er sneller gebouwd kan worden. Omdat de HSB constructie veel lichter is dan een beton constructie kan er een minder zware fundering toegepast worden. Dit maakt HSB milieuvriendelijker dan traditionele bouw. De elementen zijn getest tot 600 Pa waardoor er tot wel 100 meter hoog gebouwd kan worden”, aldus Karim Jerome Zaaza, tekenaar/werkvoorbereider bij Vianen Gevelelementen B.V. uit Montfoort. “HSB is standaard 30 minuten WBDBO. Bij het plaatsen van aluminium of kunststof kozijnen is er een vergroot risico op spouwbrand. De aansluiting tussen het HSB en het kozijn is daarbij de kritieke factor. Om een 30 minuten WBDBO aansluiting te krijgen wordt de constructie aangepast met brandwerende voorzieningen.”
“De aansluiting tussen het HSB en het kozijn is de kritieke factor”
In hoogbouw appartementencomplexen kiezen architecten veelal voor aluminium ramen en deuren. Aluminium is onderhoudsarm, sterk en slank en biedt een groot scala aan vormgevingen en kleuren. Maar aluminium kozijnen zijn ook bijzonder brandwerend. De RT 72 HI+ FR van Kawneer is uitgebreid getest en is daardoor breed toepasbaar. Daarnaast heeft het systeem een uitstekende isolatiewaarde en is standaard inbraakwerend.

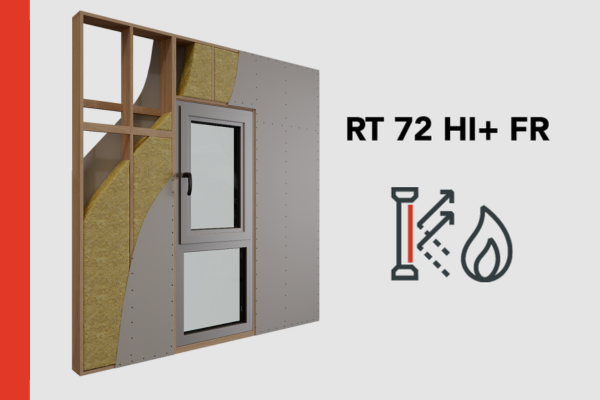

Boom: “Om zeker te zijn dat het kozijn in HSB brandveilig is moet er getest worden. Samen met Vianen Gevelelementen en Swisspearl Nederland hebben we uitgebreide testen uitgevoerd met het RT 72 HI+ FR raam- en deursysteem in een houten draagconstructie. Hierdoor is het systeem als enige in twee richtingen toepasbaar in Houtskeletbouw (HSB). Bovendien is HSB opgenomen in onze Exap rapporten voor zowel ramen als deuren waardoor het toepassingsgebied van de RT 72 HI+ FR aanzienlijk vergroot is.“
Experts in brandwerende gevels
Sinds de invoering van de CE-verplichting voor brandwerende metalen deuren, luiken en te openen ramen in de buitengevel in 2019 is er veel veranderd. Kawneer heeft sinds de invoering van de nieuwe norm vele brandwerendheidtesten uitgevoerd en de nodige ervaring en kennis opgedaan in regelgeving en toepassing.
Neem contact met ons op voor onze brandwerende oplossingen, een projectadvies of een training.
Bekijk het volgende artikel voor een uitgebreide toelichting op de ExAp.
Meer informatie: Specialist in aluminium vliesgevels en kozijnen | Kawneer
